Oszcilloszkóp
Gyártó Fnirsi
Modell DSO-TC4
Kijelző TFT színes képernyő 2,8 hüvelyk
Háttérvilágítás Állítható fényerő
Tápegység USB Type-C (5V/1A)
Akkumulátor Lítium-ion 3,7V, 1500mAh
Nyelvek 8 nyelv (többek között kínai, angol, német, portugál, japán, spanyol, koreai, orosz, koreai)
Méretek kb. 90×142×27,5 mm
Súly 186 g
Valós idejű mintavételi sebesség 48MSa/s
Analóg sávszélesség 10 MHz
Bemeneti impedancia 1MΩ
Csatlakozási mód AC/DC
Vizsgálati feszültségtartomány Szonda 1:1 - 80Vpp (±40V); Szonda 10:1 - 800Vpp (±400V)
Függőleges érzékenység 10mV/div-10V/div (X1 tartomány)
Függőleges eltolás Beállítható kijelzéssel
Időalap-tartomány 50ns-20s
Triggermódok Automatikus / Normál / Egyszeri
Trigger típusa Emelkedő él, csökkenő él
Trigger szint Beállítható jelzéssel
Freeze hullámforma Igen (HOLD funkció)
Automatikus mérés Max, Min, átlag, RMS, Vpp, frekvencia, periódus, kitöltési tényező (munkakapcsolat) értékek
Tranzisztorok
Dióda Tartomány: feszültségesés <5V
Zener dióda Tartomány:
Mezőhatású tranzisztorok (FET-ek) JFET - a kapukapacitás (Cg), a Vgs-en mért Id-áram és a védődiódán keresztüli feszültségesés (Uf) mérése; IGBT - a Vgs-en mért drain-áram, a védődiódán keresztüli feszültségesés (Uf) mérése; MOSFET - küszöbfeszültség (Vt), kapukapacitás (Cg), drain-source ellenállás (Rds), a védődiódán keresztüli feszültségesés (Uf).
Tirisztorok (SCR) Egyirányú - kioldófeszültség <5V, kapuszint; kétirányú - kioldóáram <6mA.
Kondenzátorok Tartomány: 25pF-100mF, kapacitás- és veszteségtényező (Vloss) mérés.
Ellenállások Tartomány: ELLENÁLLÁSOK: 0,01Ω-50MΩ
Induktor Tartomány: H-1000μH
Jelgenerátor
Kimeneti hullámforma Támogatja a 13 típusú hullámformát
Hullámforma frekvencia 0-50 kHz
Hullámforma kitöltési tényező 0-100%
Hullámforma amplitúdó 0.1-3.0V
Jótállási idő: 24 hónap

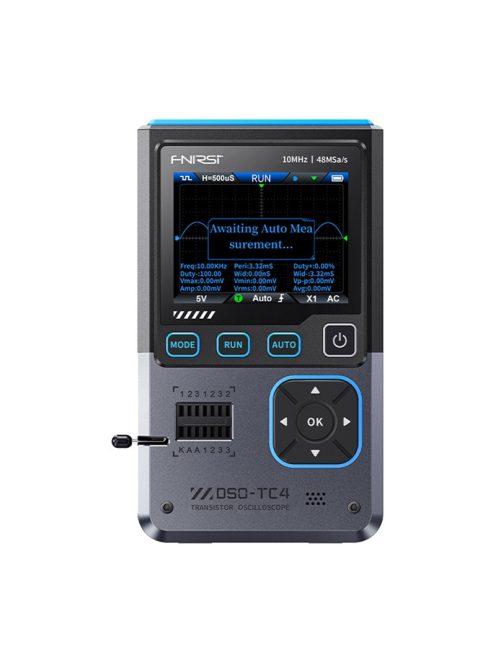

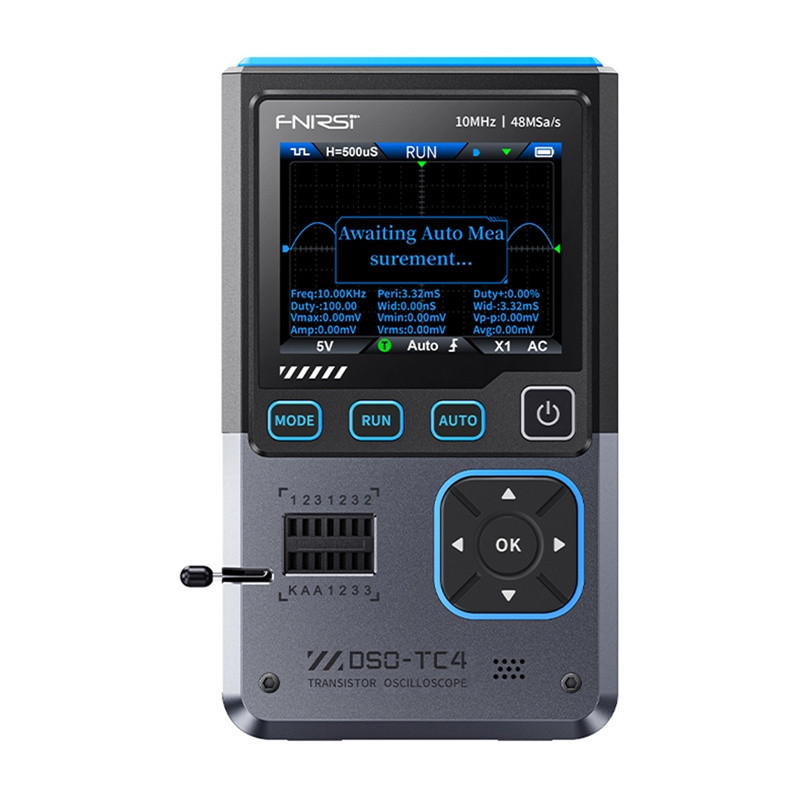

Hordozható mini 3 az 1-ben oszcilloszkóp FNIRSI DSO-TC4
A FNIRSI DSO-TC4 egy olyan készülék, amely három funkciót egyesít: digitális oszcilloszkóp, elektronikus alkatrész-tesztelő és jelgenerátor. A hullámforma-elemzés, az alkatrészfelismerés és a jelvizsgálati funkciók kombinálásával hasznosnak bizonyul a szervizalkalmazásokban. Ezenkívül az intelligens Anti-Burn funkció megvédi a bemeneti áramkört a károsodástól, ha a mérőszondákat helytelenül csatlakoztatják. Ezáltal a berendezés még a kevésbé gyakorlott felhasználók számára is biztonságosan használható.
Mérési funkciók és jelelemzés

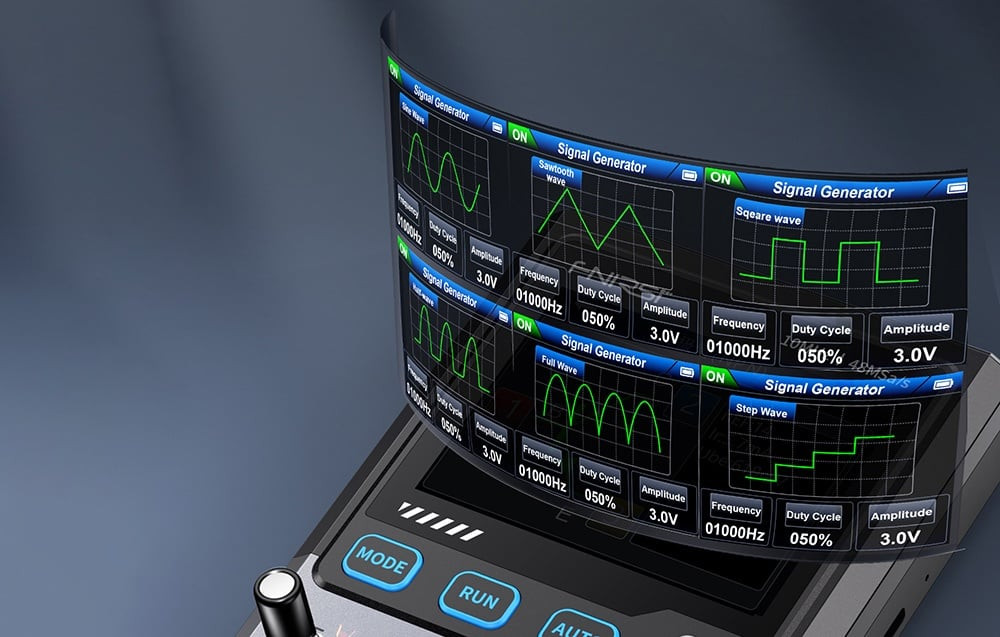

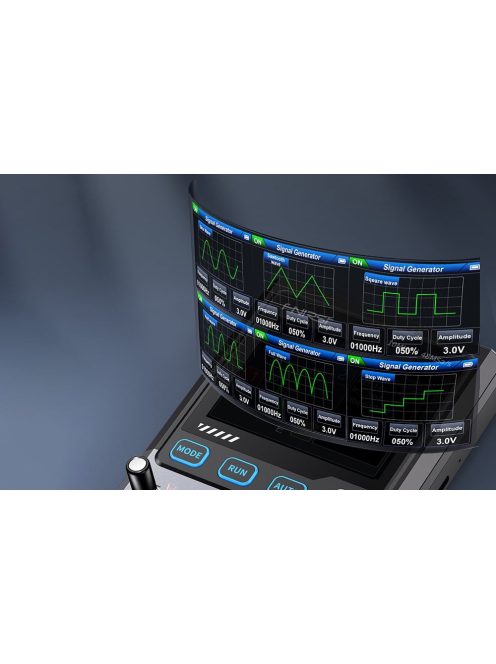

A készülék akár 10 MHz-es mérési sávszélességet és 48 MSa/s mintavételi sebességet kínál. A készülék nagy részletességgel és pontossággal képes megjeleníteni a hullámformákat, lehetővé téve a feszültségjelek valós idejű elemzését. A jelgenerátor 13 előre definiált hullámformával és 0-50 kHz közötti frekvenciával (amplitúdó 0,1-3,0 V) lehetővé teszi a különböző áramköri működési feltételek szimulálását.
Kiterjedt alkatrész-tesztelési képességek

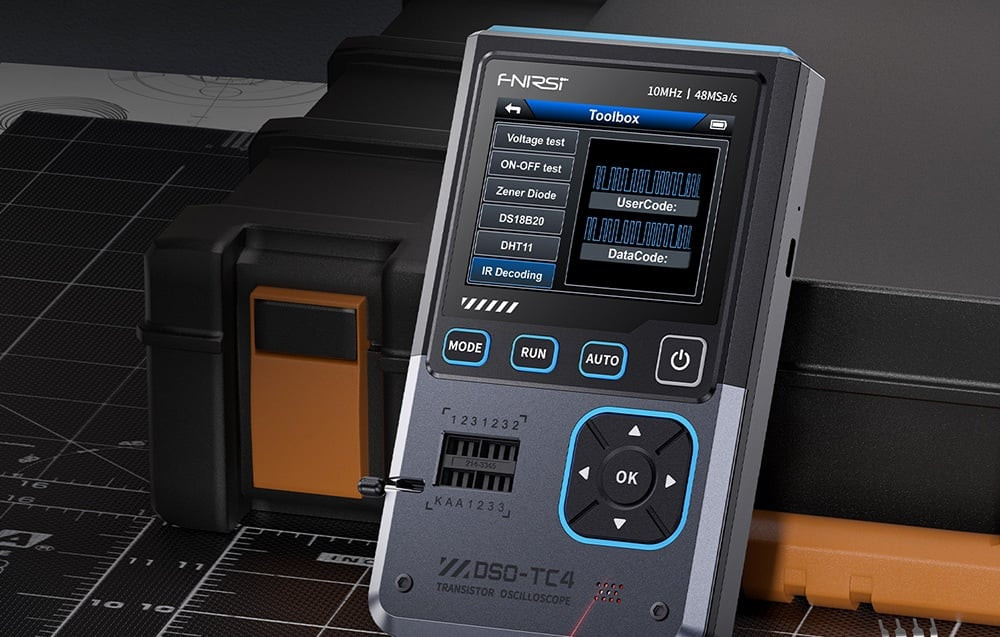

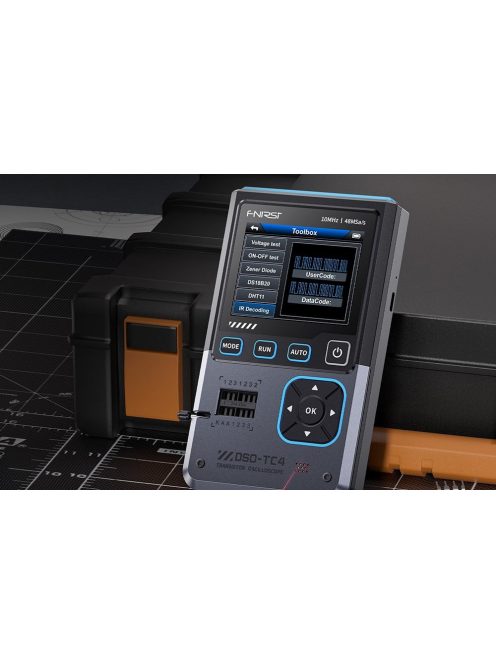

Az integrált alkatrész-tesztelő automatikusan felismeri a diódákat, tranzisztorokat (beleértve a MOSFET-eket is), ellenállásokat, kondenzátorokat és egyéb passzív és aktív alkatrészeket. A tesztaljzatokkal és az intelligens alkatrészfelismeréssel gyors diagnosztika és paraméterazonosítás lehetséges.
Kényelmes működés

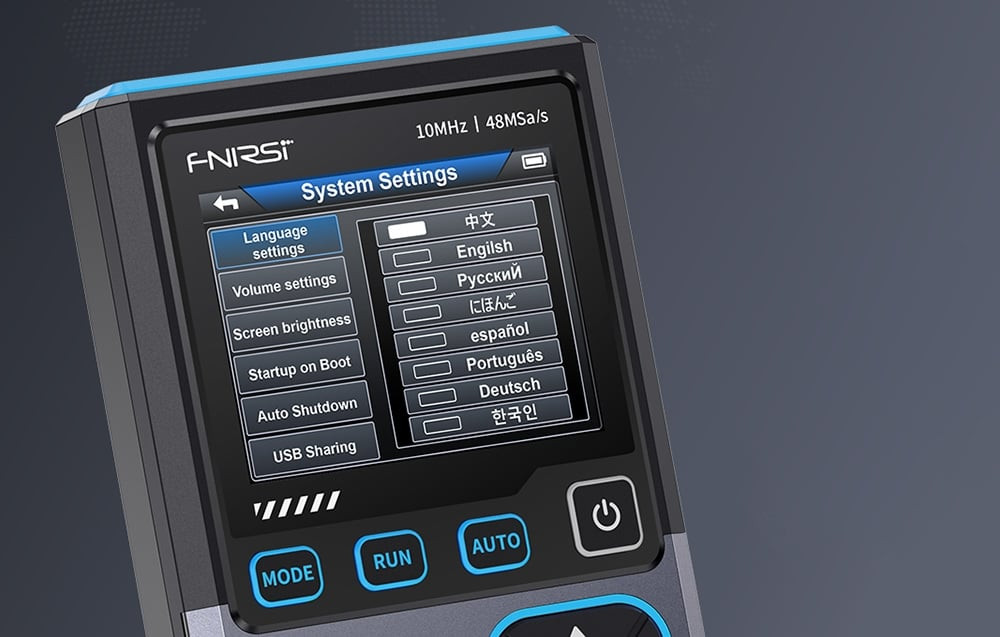

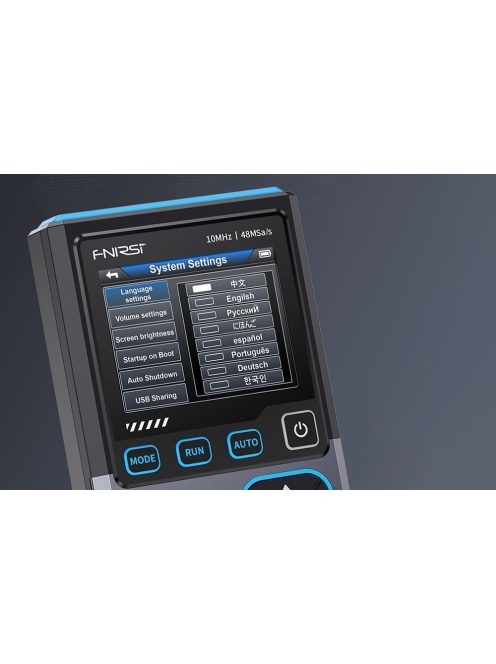

A 2,8 hüvelykes TFT színes képernyő könnyen olvasható adatokat és grafikonokat biztosít. A felhasználói felület nyolc nyelvet támogat, ami megkönnyíti a készülék konfigurálását. A vezérlőpanel úgy lett kialakítva, hogy gyorsan elérhetők legyenek a legfontosabb funkciók, például az automatikus üzemmód, a szünet és az üzemmódváltás.
Csatlakoztathatóság és tápellátás

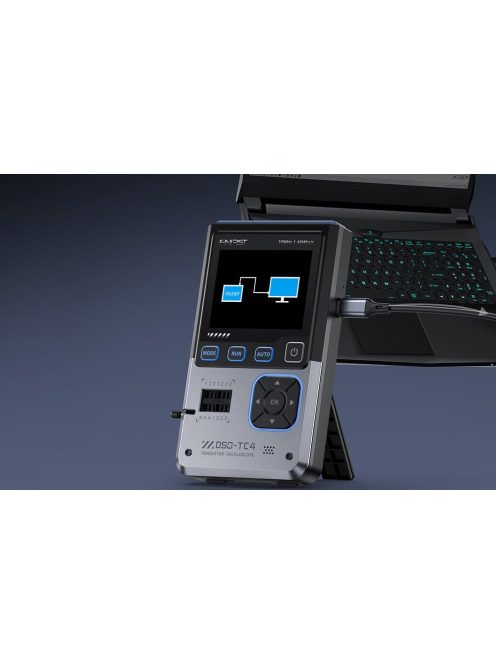

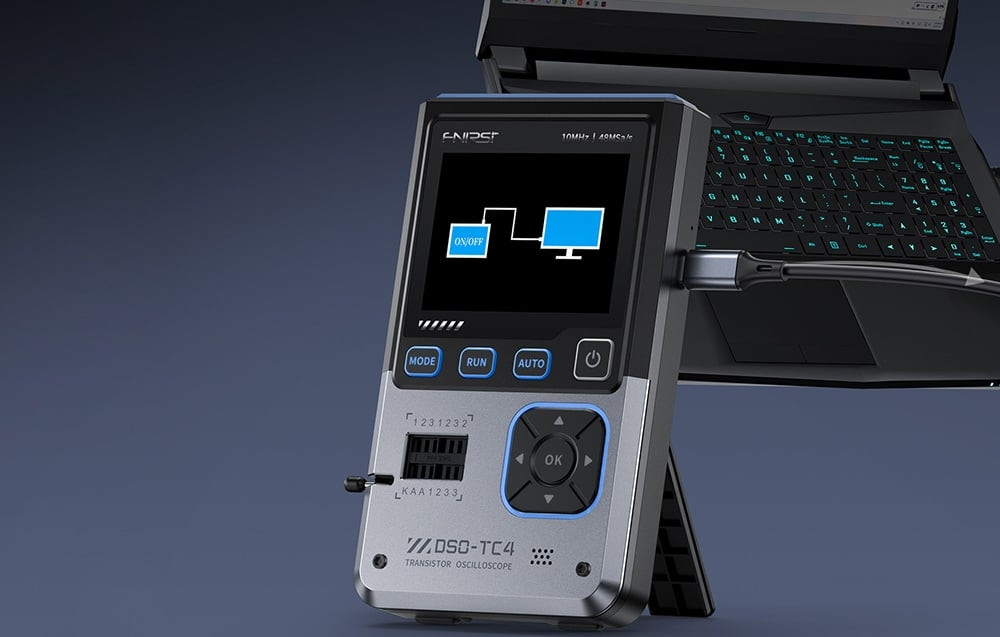

Az oszcilloszkóp USB-C porttal rendelkezik a töltéshez és az adatátvitelhez. A hullámformák számítógépre történő exportálásának lehetősége megkönnyíti a további elemzést és az eredmények archiválását. A beépített 1500 mAh-s lítium-ion akkumulátor biztosítja a készülék hosszú üzemidejét, az automatikus alvó üzemmód pedig meghosszabbítja a két töltés közötti működési időt.
Tartalmazza:
oszcilloszkóp
P1600 szonda
krokodil bilincs
3x teszthorog
felhasználói kézikönyv
USB-C töltőkábel
adapter
